BaerFix beépítési méretezés



BaerFix® Menetjavító betét - beépítési méretezés
Minimum értékek számítása
d = BaerFix betét belső méret Rmin(light alloys) = 0,2xD
D = BaerFix betét külső méret Rmin(cast iron) = 0,3xD
R = maradék falvastagság Rmin(műanyag) = 0,25xD

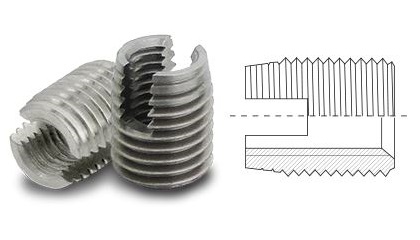

BaerFix® Menetjavító betét vágóéllel
 belső menet könnyűfém ötvözet öntöttvas műanyag
M2x0,4 0,90 mm 1,35 mm 1,13 mm
M2,5x0,45 0,90 mm 1,35 mm 1,13 mm
M3x0,5 1,00 mm 1,50 mm 1,25 mm
M4x0,7 1,30 mm 1,95 mm 1,63 mm
M5x0,8 1,60 mm 2,40 mm 2,00 mm
M6x1 2,00 mm 3,00 mm 2,50 mm
M8x1,25 2,40 mm 3,60 mm 3,00 mm
M10x1,5 2,80 mm 4,20 mm 3,50 mm
M12x1,75 3,20 mm 4,80 mm 4,00 mm
M14x2 3,60 mm 5,40 mm 4,50 mm
M16x2 4,00 mm 6,00 mm 5,00 mm
M18x2,5 4,40 mm 6,60 mm 5,50 mm
M20x2,5 5,20 mm 7,80 mm 6,50 mm
M22x2,5 5,20 mm 7,80 mm 6,50 mm
M24x3 6,00 mm 9,00 mm 7,50 mm
M27x3 6,80 mm 10,20 mm 8,50 mm
M30x3,5 7,20 mm 10,80 mm 9,00 mm

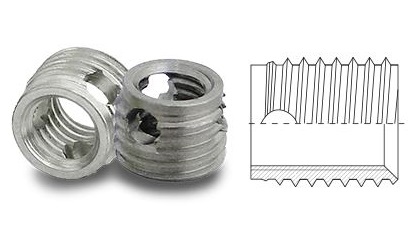

  BaerFix® Menetjavító betét vágó lyukkal
 belső menet könnyűfém ötvözet öntöttvas műanyag
M3x0,5 1,00 mm 1,50 mm 1,25 mm
M4x0,7 1,30 mm 1,95 mm 1,63 mm
M5x0,8 1,60 mm 2,40 mm 2,00 mm
M6x1 2,00 mm 3,00 mm 2,50 mm
M8x1,25 2,40 mm 3,60 mm 3,00 mm
minimális előfúrási mélység
  BaerFix® Menetjavító betét vágóéllel
belső menet min. furatmélység átmenő furat esetén min.furatmélység zsákfuratnál
M2x0,4 6,00 mm 8,00 mm
M2,5x0,45 6,00 mm 8,00 mm
M3x0,5 6,00 mm 8,00 mm
M4x0,7 8,00 mm 10,00 mm
M5x0,8 10,00 mm 13,00 mm
M6x1 14,00 mm 17,00 mm
M8x1,25 15,00 mm 18,00 mm
M10x1,5 18,00 mm 22,00 mm
M12x1,75 22,00 mm 26,00 mm
M14x2 24,00 mm 28,00 mm
M16x2 22,00 mm 27,00 mm
M18x2,5 24,00 mm 29,00 mm
M20x2,5 27,00 mm 32,00 mm
M22x2,5 30,00 mm 36,00 mm
M24x3 30,00 mm 36,00 mm
M27x3 30,00 mm 36,00 mm
M30x3,5 40,00 mm 46,00 mm
  BaerFix® Menetjavító betét vágó lyukkal
belső menet min. furatmélység átmenő furat esetén min.furatmélység zsákfuratnál
M3x0,5 4,00 mm 6,00 mm
M4x0,7 6,00 mm 8,00 mm
M5x0,8 7,00 mm 9,00 mm
M6x1 8,00 mm 10,00 mm
M8x1,25 9,00 mm 11,00 mm
  BaerFix® Menetjavító betét vágóéllel
belső menet min. furatmélység átmenő furat esetén min.furatmélység zsákfuratnál
UNC 4x40 6,00 mm 8,00 mm
UNC 6x32 8,00 mm 10,00 mm
UNC 8x32 8,00 mm 10,00 mm
UNC 10x24 10,00 mm 13,00 mm
UNC 1/4x20 14,00 mm 17,00 mm
UNC 5/16x18 15,00 mm 18,00 mm
UNC 3/8x16 18,00 mm 22,00 mm
UNC 7/16x14 22,00 mm 26,00 mm
UNC 1/2x13 22,00 mm 28,00 mm
UNC 5/8x11 22,00 mm 27,00 mm
  BaerFix® Menetjavító betét vágóéllel
belső menet min. furatmélység átmenő furat esetén min.furatmélység zsákfuratnál
UNF 4x48 6,00 mm 8,00 mm
UNF 6x40 8,00 mm 10,00 mm
UNF 8x36 8,00 mm 10,00 mm
UNF 10x32 10,00 mm 13,00 mm
UNF 1/4x28 14,00 mm 17,00 mm
UNF 5/16x24 15,00 mm 18,00 mm
UNF 3/8x24 18,00 mm 22,00 mm
UNF 7/16x20 22,00 mm 26,00 mm
UNF 1/2x20 22,00 mm 28,00 mm
UNF 5/8x18 22,00 mm 27,00 mm
© BAER Company
